Cara memilih sambungan pipa lengan kartu tembaga

1. Sambungan Pipa Terminal Jenis Lengan Kartu Tembaga
Fungsi tipe ferrule tembaga melalui sambungan terminal terutama digunakan untuk koneksi peralatan instrumen dan mengukur pipa. Ada banyak jenis sendi terminal ferrule tembaga. Diameter luar D0 dari pipa adalah: φ6mm, φ8mm, φ10mm, φ12mm, dll. Spesifikasi utasnya adalah: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, ZG1/2/2, M20 × 4, 1/2NPT, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, ZG1/2, M18,

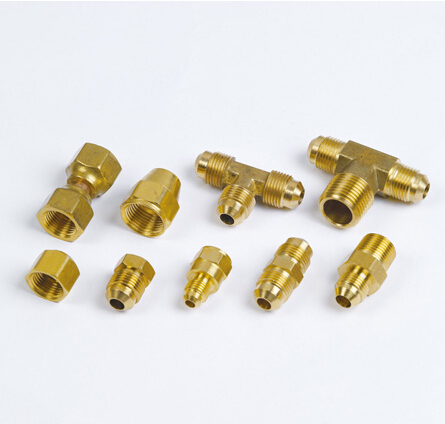

Struktur penampilan tipe lengan kartu tembaga melalui sambungan terminal ditunjukkan pada Gambar 1. Bahan pemrosesan adalah H62 (permukaan berlapis krom). Tekanan nominal adalah 1,0MPA, dan suhu pengoperasian tidak lebih dari 150 ° C (suhu operasi tabung nilon adalah suhu normal).

Lingkup aplikasi: Pipa tembaga, pipa plastik, pipa nilon.

Perhatian khusus harus diberikan pada: Koneksi antara katup sumber dan peralatan dan pipa tidak boleh mengadopsi pemasangan kompresi. Ini karena hubungan antara katup sumber, peralatan dan pipa adalah bagian yang penting, dan tidak adanya sambungan jenis ferrule di sini membantu memastikan kualitas koneksi dan memfasilitasi pemeliharaan dan perbaikan. Menurut pengalaman, dalam penggunaan aktual, kualitas pemrosesan sambungan ini dan ukuran pipa harus sangat ketat, jika tidak sambungan akan bocor karena penyegelan yang tidak memadai.

2. Tipe Ferrule Tembaga Joint Tengah Lurus

Tipe ferrule tembaga lurus-melalui sambungan menengah digunakan untuk menghubungkan sumber udara, pipa sinyal dan sumber udara dan pipa sinyal. Ada banyak jenis sambungan tengah tipe ferrule-tipe ferrule, dan diameter luar D0 dari pipa adalah: φ6 mm, φ8 mm, φ10 mm, φ12 mm, dll. Gambar 2 menunjukkan struktur penampilan jenis lengan kartu tembaga melalui sambungan tengah. Bahan pemrosesan adalah H62 (permukaan berlapis krom). Tekanan nominal adalah 1,0MPA, dan suhu pengoperasian tidak lebih dari 150 ℃ (suhu operasi tabung nilon adalah suhu normal). Lingkup aplikasi: Pipa tembaga, pipa plastik, pipa nilon.

Perhatian khusus harus diberikan pada: Koneksi antara katup sumber dan peralatan dan pipa tidak boleh mengadopsi pemasangan kompresi. Ini karena hubungan antara katup sumber, peralatan dan pipa adalah bagian penting, dan tidak adanya sambungan pipa jenis ferrule bermanfaat untuk memastikan kualitas koneksi dan memfasilitasi pemeliharaan dan perbaikan. Menurut pengalaman, dalam penggunaan aktual, kualitas pemrosesan sambungan ini dan ukuran pipa harus sangat ketat, jika tidak, sambungan akan disegel dengan ketat dan bocor.
