Katup jarum dan struktur katup ayam dan analisis kinerja
1. Katup jarum: Pilihan ideal untuk regulasi aliran presisi tinggi

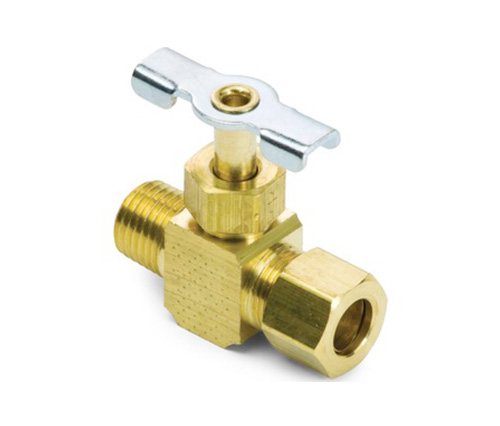

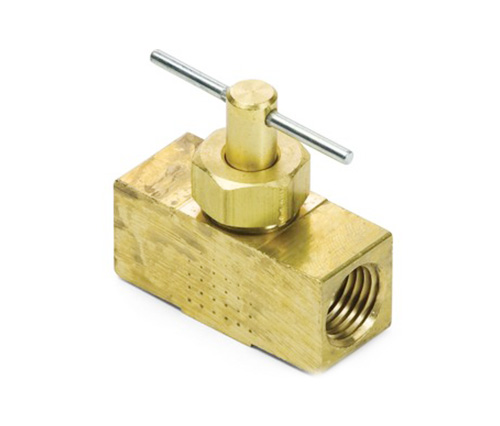

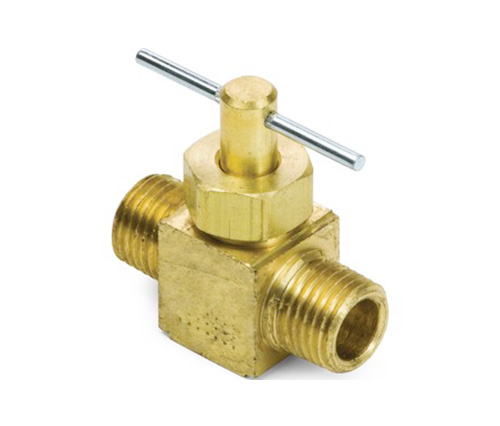

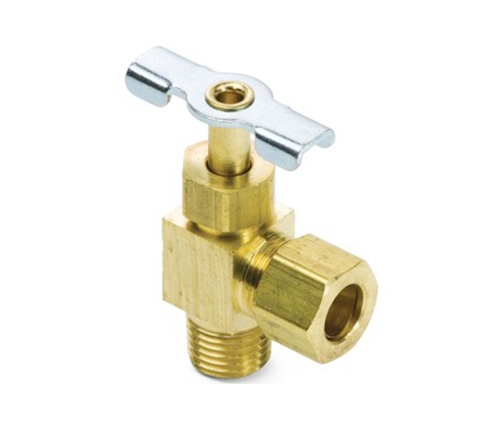

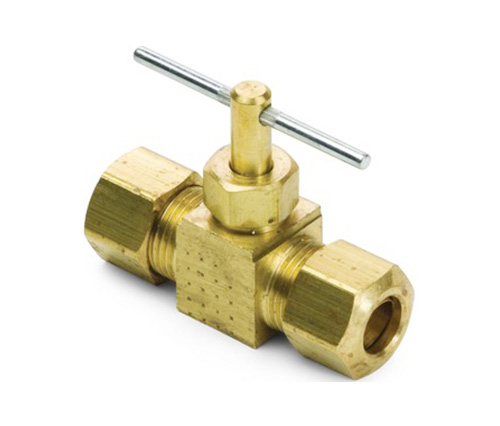

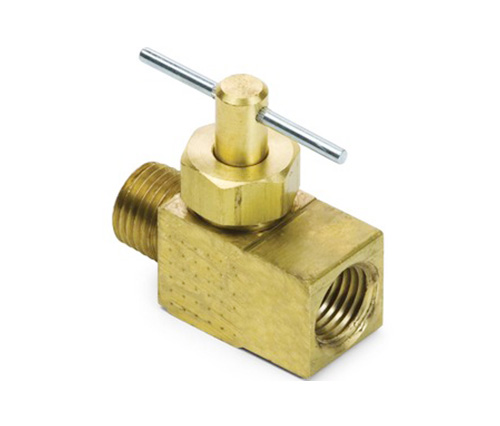

Katup jarum adalah katup kontrol presisi yang digunakan untuk menyesuaikan aliran fluida dengan halus. Meskipun strukturnya kompak, ia memiliki akurasi penyesuaian yang tinggi dan sangat cocok untuk kesempatan yang membutuhkan kontrol aliran kecil, seperti pengujian instrumen tekanan, pengukuran cairan, pipa gas dan sistem lainnya.
Fitur Struktural Inti: Inti katup adalah struktur jarum kerucut. Dengan memutar handwheel untuk menggerakkan batang katup ke atas dan ke bawah, celah antara ujung jarum dan kursi katup dapat dikontrol dengan halus untuk mencapai penyesuaian mikro; Bahan komponen utama sebagian besar terbuat dari paduan tembaga berkekuatan tinggi, baja tahan karat atau paduan aluminium, dengan ketahanan korosi yang sangat baik dan stabilitas suhu tinggi; Untuk memastikan kinerja penyegelan, inti katup dan kursi katup adalah tanah presisi dan dipoles untuk memastikan bahwa permukaan kontak halus dan rata; Segel sebagian besar adalah desain PTFE atau logam hard seal, yang dapat mempertahankan operasi yang stabil di bawah tekanan tinggi dan kondisi suhu tinggi.
2. Katup ayam: alat yang efisien untuk pemotongan dan pembukaan dan penutupan cepat
Katup ayam adalah katup yang menggunakan bola berputar untuk mencapai kontrol pembukaan dan penutupan. Ini memiliki struktur yang relatif sederhana dan terutama digunakan untuk pembukaan dan penutupan cairan yang cepat. Dengan memutar bola, lubang melalui di dalamnya disejajarkan atau tegak lurus dengan pipa untuk mencapai keadaan terbuka atau tertutup.
Fitur Struktural Inti: Bola internal diproses secara tepat dan memiliki kekerasan tinggi. Biasanya terbuat dari baja tahan karat atau paduan aluminium untuk mencegah keausan yang disebabkan oleh gesekan jangka panjang; Antarmuka penyegelan utama antara bola dan kursi katup membutuhkan kontak dekat dan kesesuaian yang halus untuk memastikan efek penyegelan nol kebocoran; Operasi pembukaan dan penutupan biasanya hanya membutuhkan rotasi 90 °, yang sangat meningkatkan kecepatan respons kontrol dan cocok untuk acara pembukaan dan penutupan frekuensi tinggi; Bahan penyegelan sebagian besar adalah PTFE, POM, dan bahan polimer yang resisten terhadap korosi dan suhu tinggi untuk memperpanjang masa pakai.
Proses Proses Kesamaan dan persyaratan teknis
Meskipun katup jarum menekankan akurasi penyesuaian dan katup ayam menekankan kecepatan pembukaan dan penutupan, keduanya memiliki persyaratan tinggi untuk akurasi dan kinerja penyegelan bagian -bagian utama dalam pembuatan.
1. Pemrosesan tubuh katup
Gunakan proses komposit penyadapan capping cnc presisi tinggi untuk memastikan akurasi dimensi dari utas penghubung dan rongga penyegelan; Bahan tubuh katup sebagian besar ditempa tembaga atau stainless steel, yang merupakan stres yang diolah panas dikeluarkan mesin presisi untuk memastikan kekuatan struktural dan tidak ada deformasi permukaan penyegelan.
2. Desain Struktur Sealing
Penggilingan presisi memastikan gangguan antara inti/bola katup dan kursi katup; Cincin penyegelan sebagian besar terbuat dari PTFE impor, viton dan bahan lainnya, dan segel logam atau struktur segel komposit dapat dipilih sesuai dengan sifat -sifat medium.
3. Perawatan Permukaan
Bagian tembaga berlapis nikel atau berlapis krom untuk mencegah korosi dan meningkatkan penampilan; Bagian baja stainless dipoles pasivasi untuk meningkatkan resistensi korosi permukaan.
4. Inspeksi produk jadi
Setiap batch produk melewati beberapa proses seperti uji keketatan udara, uji tekanan, uji torsi pembukaan dan penutupan; Legines menghasilkan 2,5 juta set katup jarum, katup ayam dan sambungan terkait setiap tahun, dengan batch proses yang stabil dan kesalahan batch kecil, cocok untuk OEM, pendukung industri dan pasar ekspor.
Keuntungan Produksi Machinery Industrial Inc.
1. Pemrosesan presisi untuk memastikan kinerja penyegelan
Inti dari katup jarum terletak di celah penyesuaian kecil antara ujung jarum dan kursi katup, sementara katup ayam bergantung pada permukaan pemasangan yang halus antara bola dan kursi katup untuk menyelesaikan segel pembukaan dan penutupan. Legines menggunakan sistem pemesinan CNC penuh untuk mencapai akurasi pemesinan tingkat mikron untuk komponen utama, secara efektif meningkatkan kinerja penyegelan dan sensitivitas pembukaan dan penutupan, dan mengurangi risiko kebocoran yang disebabkan oleh kesalahan pemesinan.
2. Konsistensi pemesinan tinggi dan kualitas produk batch yang stabil
Teknologi CNC memiliki konsistensi pengulangan dan konsistensi batch yang tinggi, dan sangat cocok untuk produk -produk seperti katup jarum dan katup ayam yang membutuhkan akurasi pencocokan yang sangat tinggi dan simetri struktural. Legines menggunakan kontrol yang diprogram dan teknologi kompensasi alat otomatis untuk memastikan bahwa sejumlah besar produk katup konsisten dan stabil dalam indikator utama seperti kontrol kesalahan dimensi, kekasaran permukaan, dan akurasi clearance yang cocok, secara efektif memastikan kualitas produk tingkat ekspor.
3. Struktur kompleks terbentuk dalam satu pergantian untuk meningkatkan efisiensi
Banyak Katup jarum dan katup ayam Libatkan banyak proses seperti penyadapan benang internal, pengeboran bevel, penggilingan bola, pengubah ruang penyegelan, dan operasi tradisional lainnya yang sulit diselesaikan dalam sekali jalan. Dengan memperkenalkan pusat pemesinan CNC gabungan, deginasinya dapat menyelesaikan beberapa pemesinan permukaan utama dalam satu penjepit: mengurangi jumlah konversi proses dan mengurangi kesalahan manusia; mempersingkat siklus pemrosesan dan meningkatkan efisiensi pengiriman; Pastikan koordinasi beberapa komponen seperti badan katup dan perakitan inti katup.
