1569S Dorong dalam putar 90 ° siku jantan
  • 1569S Dorong dalam putar 90 ° siku jantan
  • 1569S Dorong dalam putar 90 ° siku jantan

1569S Dorong dalam putar 90 ° siku jantan

Fitur Produk:
■■ Collet kuningan
■■ Buna n O-ring
■■ Dukungan tabung stainless steel
■■ Bertemu D.O.T. FMVSS571.106
■■ Meets Sae J2494 & SAE J2494-3

Pasar:
■■ Truk tugas berat
■■ Trailer
■■ Mobile

Aplikasi:
■■ Rem Udara
■■ Tangki udara
■■ Naik udara
■■ Slider
■■ Inflasi ban
■■ Garis primer & sekunder

Tubing yang kompatibel:
■■ Sae J844 Tipe Nylon Tipe A & B

Referensi Bagian No:
AQ69DOTS -169PMTNS -1869 -DQ69DOTS -1569SDOT

Hubungi kami

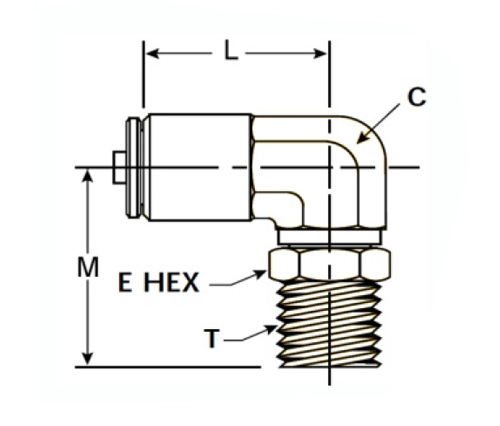

Spesifikasi

BAGIAN#

Tube O.D × NPTF jantan

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569S-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12D

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Dirancang untuk aplikasi tugas berat seperti rem udara, tangki udara dan slider naik udara, inflasi ban, saluran udara primer & sekunder. Fitur: Kuningan Collet, Buna n O-Ring dan Tabung Stainless Steel. Tubing Kompatibel: Sae J844 Tipe Nylon Tipe A & B (Bagian Referensi No: AQ69DOTS). Siku jantan adalah oulet, yang memungkinkan koneksi tabung diameter luar kurang dari 12mm untuk dipasang pada sudut 90 ° dan dalam dua kasus, 45 °. Akhir disadap dan menerima utas M20X1.5. Siku muat di dalam barel / tabung garis rem dan tidak kompatibel dengan tabung tembaga.
